芯片級封裝，單面出光，色溫均勻，無色漂

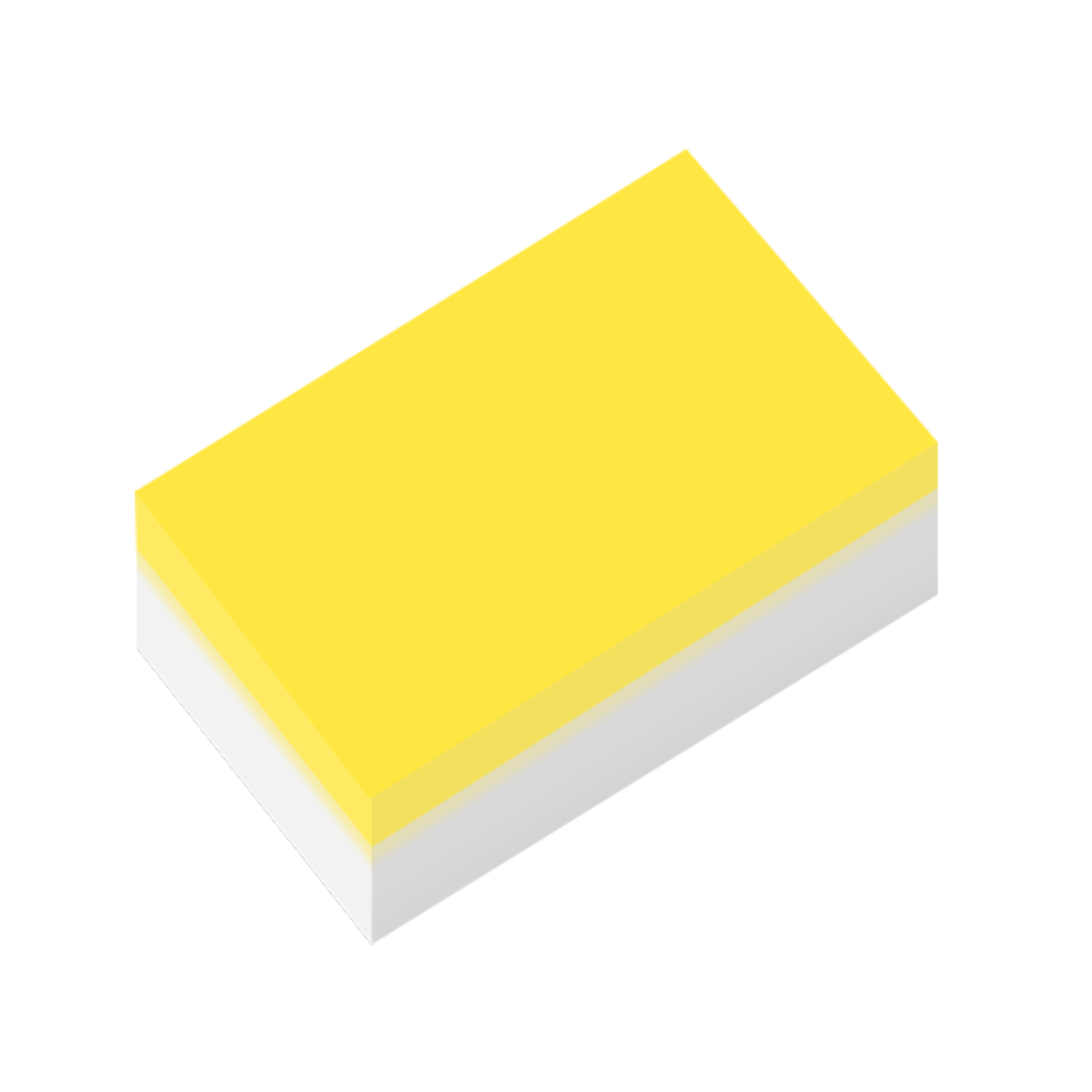

芯片級封裝CSP1106采用晶能自主研發的FlipChip，結合最新的“無支架”與熒光膜片技術，制成尺寸小、單面出光的白光LED。該產品色溫2350/5000K，顯指高達90，適用于調光調色及CSP-COB貼裝運用，是室內和商業照明的首選運用產品。 ?
無支架封裝，低熱阻，性價比高
單面出光，利于二次光學設計
發光面小，光密度高
熒光膜片，色溫一致性好，色漂小
芯片級封裝，高亮度，高可靠性?
尺寸：1.13x0.65x0.27mm
單面發光?
根據ANSI標準分檔?
適于SMT貼片?
發光角度：120°?
| 電性參數： | ||||||||
| 項目 | 常規色溫/K | 典型顯指? | 亮度等級/ 光通量 (lm) (T solder pad =25 ℃，IF=150mA)? | |||||
| R3 | B1 | C1 | D1 | E1 | F1 | |||
| 30-40 | 40-50 | 50-60 | 60-70 | 70-80 | 80-90 | |||
| 照明類 | 2700-6500 | 80/90 | ● | ● | ● | ● | ● | ● |
| 項目? | 常規色溫/K | 典型顯指? | 亮度等級/ 光通量 (lm) (T solder pad =25℃，IF=150mA)? | |||||
| M3 | N3 | |||||||
| 5-10 | 10-13 | |||||||
| 車燈類 | 5000 | 70 | ● | ● | ||||
車燈 ?
手機閃光燈 ?
室內外照明 ?
電視背光
CSP1106(INN)-A01-5070規格書.pdf
CSP1106-01A02-規格書 (For Lighting).pdf
光學文件：
https://pan.baidu.com/s/1e0LN_LVdsqFiGD7I7IM2cQ?pwd=6zer?
提取碼：6zer?
